ماشین تشخیص تعادل دینامیکی روتور و جریان

1. شرح تجهیزات

دستگاه بالانس دینامیکی روتور سفارشی Zero Dynamic و دستگاه تشخیص لنگی (مدل: XH-16QM)تجهیزاتی است که برای مشتریان صنایع نظامی سفارشی شده است و عملکردهای اندازه‌گیری بالانس دینامیکی قطعه کار و تشخیص لنگی صفحه انتهایی و شعاعی را ادغام می‌کند. این تجهیزات برای تشخیص بالانس دینامیکی قطعات کار با وزن ≤ 16 کیلوگرم، قطر ≤ 360 میلی‌متر و محدوده پشتیبانی 40-400 میلی‌متر مناسب است. برای تشخیص لنگی، از سنسورهای لیزری CCD با سرعت بالا و دقت بالای Keyence استفاده می‌شود که می‌تواند همزمان لنگی شعاعی را در 3 موقعیت قطعه کار و لنگی سطح را تشخیص دهد و نیازهای مشتری را برای بالانس دینامیکی و تشخیص لنگی قطعه کار برآورده کند.

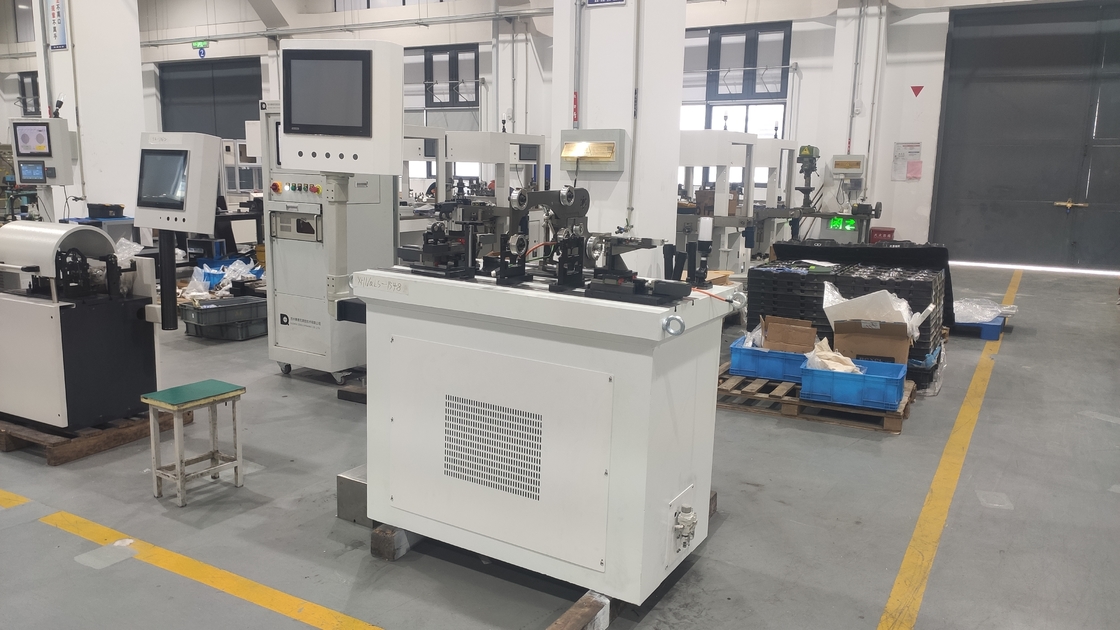

3. عکس تجهیزات:

4. ویژگی های اصلی:

4.1 نرم افزار بالانس دینامیکی سفارشی می تواند داده های بالانس دینامیکی قطعه کار و لنگی محوری و شعاعی را در یک رابط یکسان نمایش دهد.
4.2 سنسور لیزری CCD با سرعت بالا و دقت بالای Keyence دارای ویژگی های حساسیت بالا، وضوح بالا و غیر تماسی است. این سنسور دارای دقت و تکرارپذیری بسیار بالایی است.
4.3 این تجهیزات مجهز به یک سیستم اندازه گیری الکتریکی پیشرفته است که تکنیک های اندازه گیری مختلفی را در خود جای داده است. این سیستم قادر به انجام عملیات بالانس دینامیکی و استاتیکی است و تا 10 نوع روش پشتیبانی مختلف را ارائه می دهد.
4.4 رویکردها برای افزودن یا حذف مواد، و همچنین حالت های چرخش به جلو و عقب، می توانند به طور انعطاف پذیر سفارشی شوند.
4.5 این تجهیزات از ترکیبی از ضرایب کالیبراسیون متعدد برای تنظیم خودکار حساسیت سیستم استفاده می کند و اطمینان حاصل می کند که هیچ تغییر ناگهانی در هنگام تعویض دنده رخ نمی دهد.
4.6 به لطف فیلتر دوگانه نرم افزار و سخت افزار، همراه با فشرده سازی داده های با سرعت بالا، این تجهیزات دارای سرعت اندازه گیری سریع و دقت اندازه گیری بالا هستند.
4.7 رابط نقشه راداری مقدار و زاویه عدم تعادل را نشان می دهد.
4.8 حساسیت به طور خودکار با توجه به قدرت سیگنال تنظیم می شود، با حداکثر حساسیت نشانگر سیستم اندازه گیری 1 گرم میلی متر در هر صفحه.
