ماشین تعادل پویا روتر توربین بادی 20 تن با دقت بالا
1توضیحات تجهیزات
ماشین تعادل پویا روتور توربین بادی 20 تن Zero Dynamicیک نوع ماشین تعادل جهانی بزرگ است که برای تشخیص و اصلاح مشکل عدم تعادل قطعات چرخنده استفاده می شود.که می تواند برای بازرسی تعادل مختلف روتورهای بزرگ استفاده شود، مانند چرخش توربین بخار، چرخش توربین بادی و چرخش توربین آب. ابعاد ساختاری آن،محدوده حمل بار و پارامترهای فنی مختلف نیازهای تعادل پویا را برای روتورهای نیمه مستقیم و موتورهای دوگانه تغذیه شده با مغناطیس دائمی از 10این دستگاه دارای مزایای کارایی بالا، دقت دقیق، نمایش بصری و کیفیت قابل اعتماد است.
ماشین تعادل پویا روتور توربین بادی 20 تن Zero Dynamicمی تواند به قطر ورقه ای با قطر ژورنال Φ55-560mm برسد. تجهیزات بستر پایه ریخته گری و پایه پشتیبانی بالایی فولاد ضد مغناطیسی را با سفتی و ثبات کافی اتخاذ می کند.پایه ها مقاومت فشار هیدروستاتیک قوی دارند، و به طور کلی می تواند بیش از 20٪ تحت فرض ظرفیت رانندگی کافی تجهیزات بارگذاری شود. رول های پایه ها از فولاد است؛کل سختی خنک کننده حمام نمک بیش از HRC55 استسطح پشتیبانی رول خرد شده و سپس با یک جریان شعاعی کوچک و لاغرهای رولر دقیق آراسته می شود.باعث می شود که قطعه کار به آرامی تر اجرا شود و باعث اختلال کمتری در سیگنال اندازه گیری شود.. تجهیزات همچنین مجهز به یک سپر ضد مغناطیسی کاملا بسته شده است. آن را مجهز به 400kw / Z4 سری موتور سرعت DC برای تحقق تنظیم بدون گام است.با دستگاه عیب یابی تمام دیجیتال Siemens 6RA80 DC، چهار قطعه با کنترل قطع.
2پارامترهای فنی:
| شماره سریال |
جزئیات ماده |
محدوده پارامتر |
| 1 |
مدل تجهیزات |
XHW-20000 |
| 2 |
محدوده توده قطعه کار ((کیلوگرم) |
≤20،000 |
| 3 |
حداکثر قطر قطعه کار ((ملی متر) |
۳۰۰۰ میلی متر |
| 4 |
فاصله بین دو پشتیبان ((ملی متر)) |
حداقل فاصله 490، حداکثر فاصله 5000 |
| 5 |
محدوده قطر ژورنال ((ملی متر) |
ف60-ف360؛ ف360-ف560 |
| 6 |
سرعت تعادل (rpm) |
600 3000 بدون مرحله + تنظیم سرعت مرحله ای
800 دور در دقیقه@20000 کیلوگرم/Φ3000 میلی متر
2200 rpm@10000kg/Φ1200mm |
| 7 |
قدرت موتور راننده |
موتور 500kW DC |
| 8 |
چرخش قطب محرک مشترک جهانی |
2250N·m/7800N·m |
| 9 |
حداقل عدم تعادل باقیمانده |
≤0.5g·mm/kg |
| 10 |
نسبت کاهش عدم تعادل (URR) |
≥95% |
| 11 |
درجه تعادل |
≤G1.0 |
| 12 |
رابط کاربری |
زبان چینی ساده و انگلیسی ویندوز |

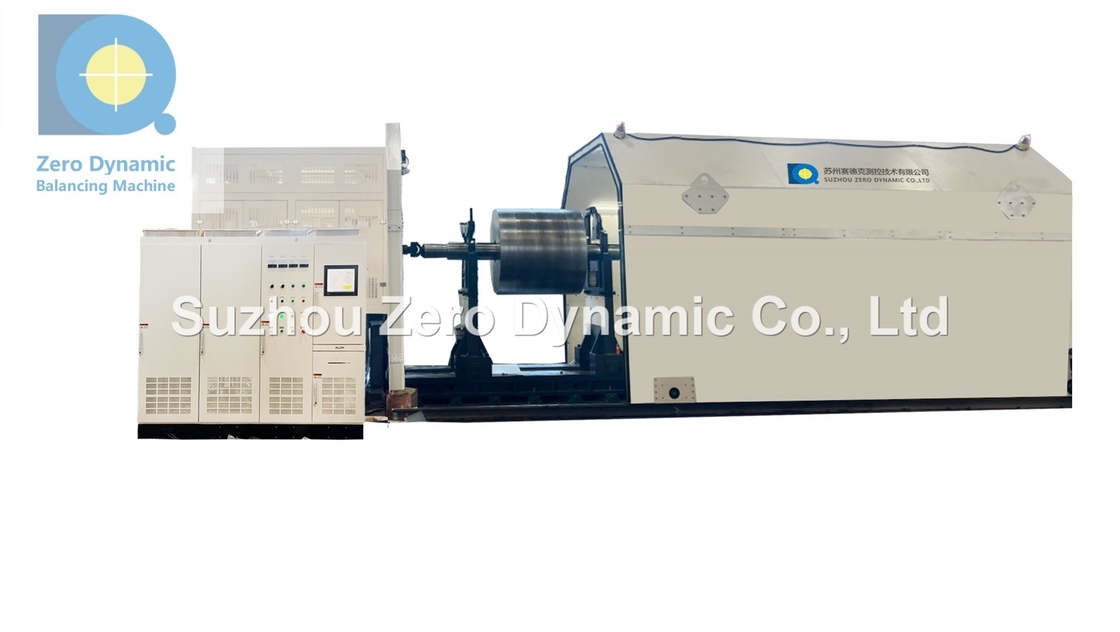

3تجهیزات عکس:
4ویژگی های اصلی:
4.1 بستر پایه گداخته شده، فریم بالینی پندول از فولاد ضد مغناطیسی، محافظ ضد مغناطیسی کاملاً بسته شده.
4.2 قادر به پاسخگویی به محدوده قطر میله از Φ55-560mm و حداکثر قطر قطرات 3000mm به ترتیب.
4.3 مفاصل جهانی به دقت ماشینکاری شده، به صورت متمرکز اصلاح شده و متعادل شده اند.این به طور قابل توجهی کاهش می دهد تاثیر مفصل جهانی بر روی قطعه کار در طول اندازه گیری تعادل و اطمینان از دقت تعادل قطعه کار.
4.4 صفحه ی گیرنده ی یکپارچه ی کوپلر با علامت تراز چرخشی هماهنگ نصب شده است که پیدا کردن زاویه ی عدم تعادل آسان است.
4.5 پایه ها می توانند در امتداد بستر حرکت کنند و در هر نقطه ای بالای بستر متوقف شوند، بنابراین تجهیزات می توانند هر طول قطعه کار را در طول موثر متعادل کنند.
4.6 مجهز به موتور کنترل سرعت 400kw/Z4 سری DC برای تحقق کنترل سرعت بدون گام.
4.7 مجهز به سیمانز 6RA80 دستگاه عیب یابی تمام دیجیتال DC، چهار-چهارگانه با کنترل قطع.
4.8 نرم افزار دارای عملکرد اندازه گیری تعادل دینامیکی دو طرفه، تجزیه و تحلیل طیف و ردیابی ارزش لرزش است. واحد ارزش لرزش را می توان بین "قیمت جابجایی μm" تغییر داد,"قیمت سرعت ارتعاش mm/s" و "قیمت شتاب mm/s2".
5در مورد صفر دینامیک:
شرکت Suzhou Zero Dynamic Co., Ltd یک تولید کننده برتر چینی است که از سال 2003 در تجهیزات تعادل خودکار و اندازه گیری لرزش مرتبط با آن شرکت می کند.
در طول 20 سال گذشته، صفر دینامیک 100+ نوع تجهیزات را توسعه داده است. ما عمدتاً با انواع تجهیزات متعادل سازی پویا، ابزار تعادل سازی پویا،دستگاه آزمایش عملکرد ویبرومتر و موتور. سرعت چرخش بالا و دقت بالا ویژگی های اصلی محصولات ما هستند. ما 3000+ مشتری در چین و خارج از کشور خدمت کرده ایم، از جمله بسیاری از شرکت های مشهور جهان مانند LG، Black&Decker، Nidec,هواوی، فاکس کان، میدا، اکوواس، دایکین، لکسی.
در حال حاضر (2024) Zero Dynamic دارای یک کارخانه 10،000 متر مربع و بیش از 120 کارمند از جمله یک تیم حرفه ای تحقیق و توسعه از 30+ مهندس و 20+ تیم عیب یابی و پس از فروش است.
به عنوان یک شرکت کننده مهم در صنعت تعادل پویا چین، Zero Dynamic به توسعه محصولات جدید ادامه می دهد،و به طور فعال در صنعت انرژی جدید و همچنین هوافضا و سایر زمینه های تعادل پویا با سرعت بالا و تولید هوشمند توسعه می یابد، با هدف ارائه مشتریان با انتخاب محصولات قابل اعتماد و متنوع.
6چرا ماشین تعادل صفر پویا رو انتخاب کردین؟
6.1سرعت بالا و دقت بالاصفر دینامیک در توسعه و تولید انواع ماشین های تعادل خوب است، به خصوصماشین های تعادل با سرعت بالا و دقت بالا و ماشین های تعادل خودکار. 20+ سال تجربه صنعت و 3000+ تجربه خدمات مشتری باعث می شود Zero Dynamic توانایی توسعه محصولات جدید را داشته باشد.
6.2نرخ شکست کم تجهیزاتقطعات تجهیزات مارک های معروف را اتخاذ می کنند: میتسوبیشی، شنایدر، SMC، Keyence و غیره قطعات کلیدی دارای حق ثبت اختراع، سطح حفاظت ایمنی بالا، عملکرد تعادل پایدار، عمر بیش از 10 سال است.
6.3ذخيره ي کافيصفر دینامیک دارای یک کارخانه 10،000 متر مربع و بیش از 120 کارمند از جمله یک تیم حرفه ای تحقیق و توسعه از 30+ مهندس، 20+ عیب یابی و تیم پس از فروش است. ما همیشه 100+ دستگاه تعادل در انبار نگه دارید،شامل بیشتر مدل های متداول دستگاه تعادلپس از تایید سفارش، دستگاه های تعادل در انبار می توانند در عرض 1-2 هفته به کار گرفته و ارسال شوند.
6.4خدمات کامل پس از فروشصفر دینامیک تیم خدمات پس از فروش 20 نفری دارد که با تمام قلب به مشتریان ما خدمت می کنندما می توانیم خدمات مشاوره فنی را ارائه دهیمدر مدت گارانتی،تیم خدمات ما در عرض 4 ساعت پس از دریافت گزارش خطا مشتری پاسخ تلفنی می دهد و در عرض 24 ساعت (در داخل شهر) یا 72 ساعت (در سایر شهرها یا استان ها) به محل ماشین می رسد. اگه نقص رو نتونيم برطرف کنيم، پرسنل خدمات ما فقط بعد از گرفتن موافقت مشتری ميتونن از محل خارج بشن
